RC310C/RC310WL檢漏儀遙控器
氦檢質譜漏儀的原理氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。重要技術規范測量范圍和響應時間是檢漏儀的兩個重要的參數。測量范圍用小和可檢漏率限定。小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的...
立即咨詢
- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數
- 訂貨信息
氦檢質譜漏儀的原理
氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。
檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。
重要技術規范
測量范圍和響應時間是檢漏儀的兩個重要的參數。
測量范圍用小和可檢漏率限定。
小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的零點漂移量非常小，所以一般僅采用噪聲幅度就可以確定檢漏儀的小可檢漏率。可檢漏率依賴于所采用的檢漏方法，利用逆流法和分流法（參見下面的說明）可以測量非常大的漏率。此外，檢漏儀內部的多級高阻抗輸入開關放大器也能提高檢漏儀測量大漏的能力。在實際的檢漏操作過程中特別是查找漏點的時候，響應時間十分重要。該時間指從用氦氣噴吹試驗對象直到檢漏儀顯示測量值所用的時間。電子信號調節電路系統的響應時間是總響應時間的重要組成部分。對于檢漏儀來說，電氣系統的響應時間遠小于1秒。
檢漏設備對氦的有效抽速決定了氦氣通過漏孔進入檢漏儀的時間（如果檢漏設備沒有輔助抽空的系統，檢漏儀內置的真空泵的大小會影響系統的響應時間）。檢漏系統的響應時間可根據下面的簡單公式計算：
氦響應時間
(達到實際漏率95%的時間)
其中 V = 試驗對象容積
SHe = 檢漏系統對氦的有效抽速。
用標準漏孔校準檢漏儀
檢漏工藝要求準確地區分漏與不漏的試用對象，避免任何失誤。這就需要由標準漏孔（能產生已知氦漏率的人工漏孔）作為檢漏設備的基準。為了獲得準確的漏率數據，必須使用標準漏孔對校準檢漏儀進行校準。
萊寶真空可以提供采用不同原理設計的漏率范圍10 - 9 ~ 10 - 4毫巴x升x秒 - 1的氦標準漏孔。所有標準漏孔的漏率都可以追溯到PTB（ 聯邦物理技術協會） 和
DAKKS認證認可的標準。根據客戶的要求， 每個氦標準漏孔都可以提供由DAkkS認證認可委員會頒發的校準證書。校準工作由萊寶真空在PTB授權的DAKKS校準實驗室完成。
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com

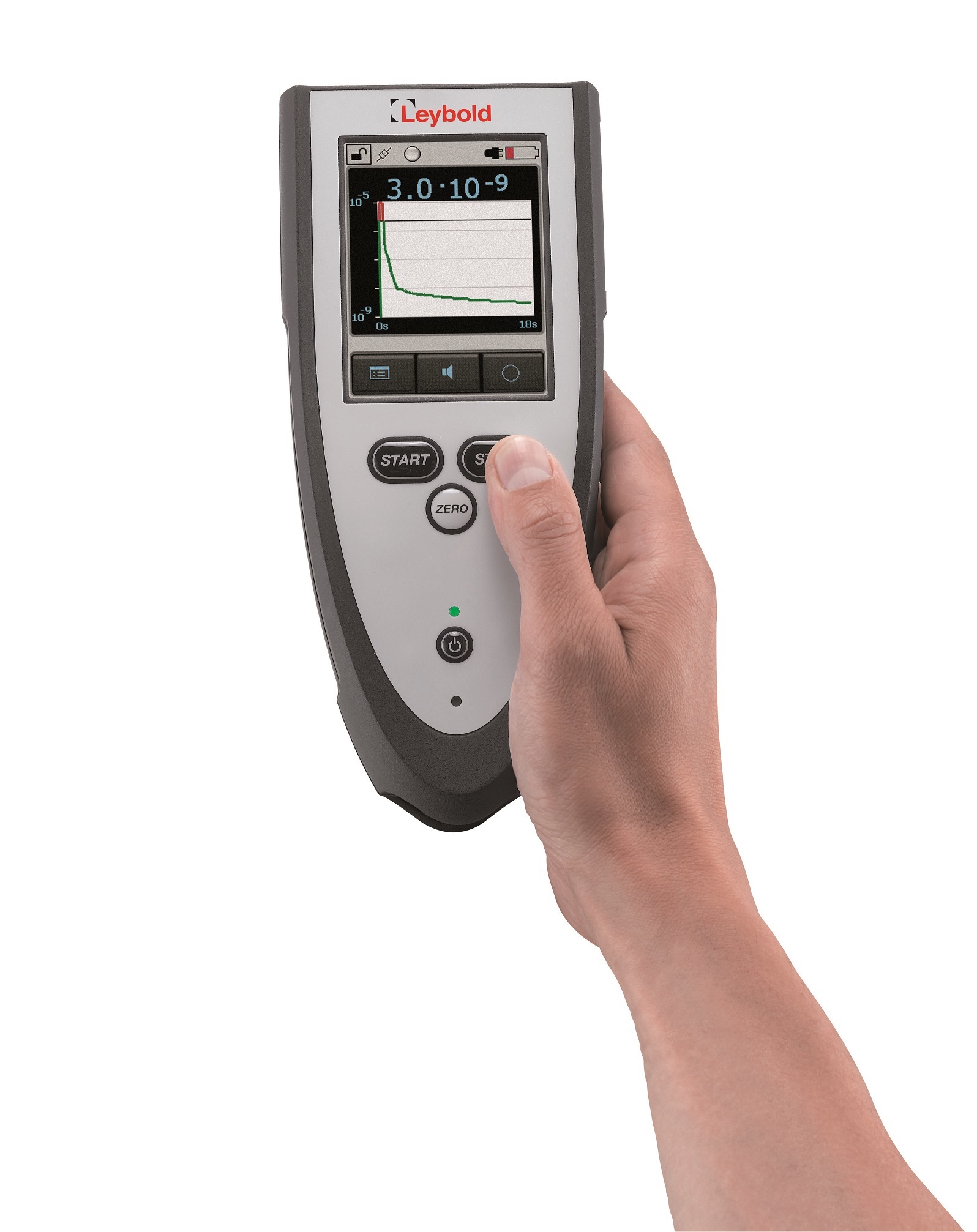

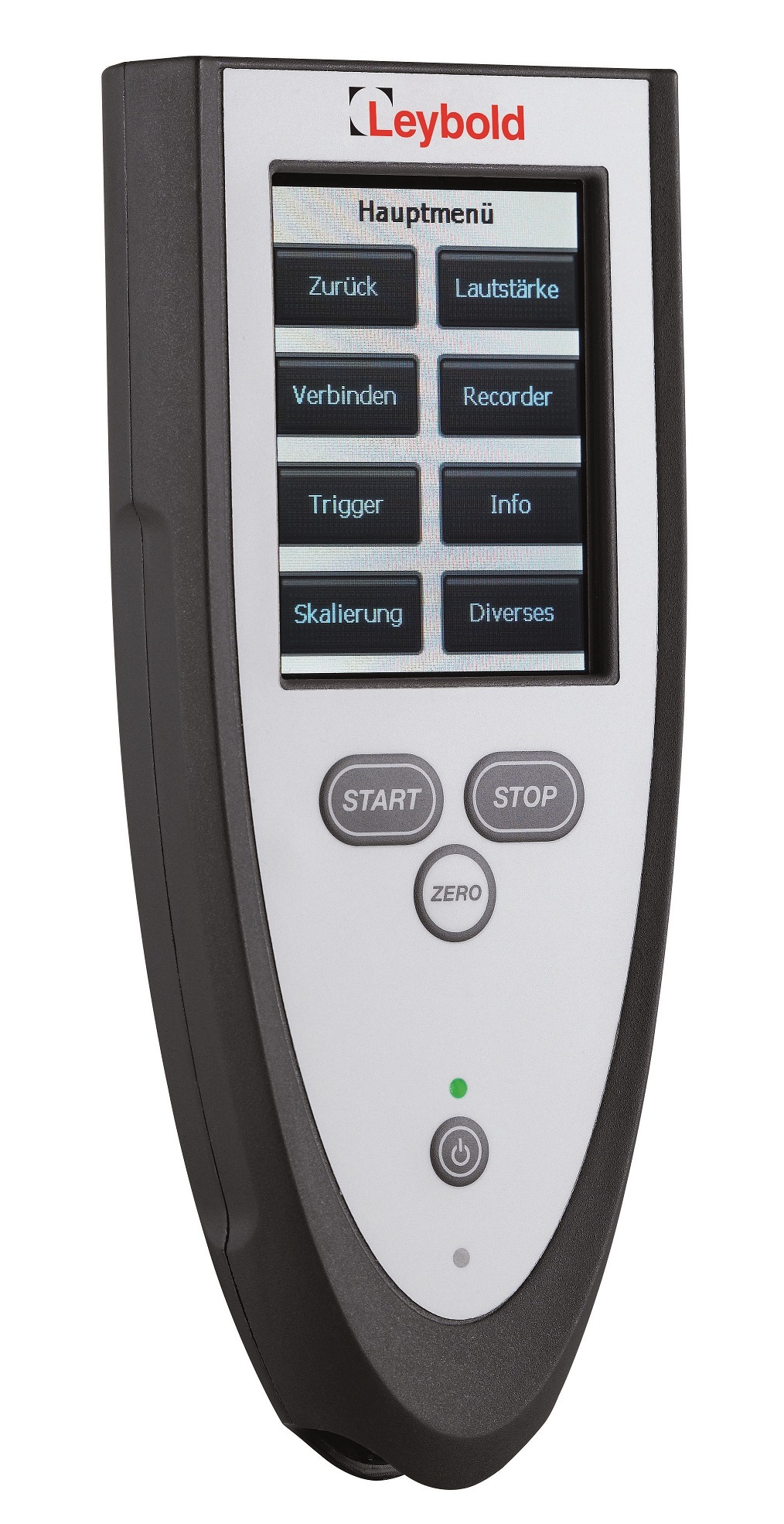

RC 310檢漏儀遙控器包括RC 310 C（有線）和RC 310 WL（無線）兩個版本，其集成數據存儲器為檢漏應用提供了的的靈活性。RC 310 WL可以在100米的范圍內進行無線遙控。RC 310設備支持PHOENIX L300i系列以及UL 200 和L 200檢漏儀。
客戶得益
- 用3.5英寸觸屏便于操作
- 100米內無線傳輸，34米范圍內有線
傳輸
- 數據可以傳輸給電腦
- 內置32MB數據單記錄器或使用U盤
存儲數據
- 有線或無線版本可選
- 可調報警觸發器
- 帶磁性固定器
- 防護等級IP 42
- 用于數據傳輸和軟件更新的USB接頭
- 可以調節的揚聲器和雙耳式耳機輸出
- 通過音頻信號提供搜索功能（尋呼）
- 峰值保持（值指示）
- 多同時檢測10個檢漏儀
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
典型應用
- 采用無線遙控與移動式檢漏儀一起移
動使用
- 分析儀器
- 醫療技術
- 太陽能產業
- 科研
- 真空設備
- 汽車工業
- IT
- 工業生產
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
技術參數 RC 310
顯示器 | TFT圖形，觸屏1/4 VGA / 3 5英寸; 240x320像素 | ||
存儲器容量內部存儲器容量 用于記錄數據 或U盤 | MBMB | 64 32 | |
電池運行時間(僅RC 310 WL), (取決于充電狀態) | hours | > 8 | |
無線傳輸范圍 RC 310 WL | m | 100米以內 | |
高頻輸出功率(4 mW) | dBm | +6 | |
無線傳輸頻率 RC 310 WL GHz | 2 4 | ||
音頻報警（距離不超過1米） | dB(A) | 70 | |
雙耳式耳機插座，立體聲，3 5毫米 | Ohm | > 2 x 32 | |
由電池充電器供電的RC 310 WL充電電流，24 VDC，值 | A | 1 0 | |
檢漏儀供電的RC 310 C電源電流，24 VDC | mA | 200 | |
容許的環境溫度 | °C | +5 to +40 | |
容許的儲存溫度 | °C | -10 to +60 | |
相對濕度不超過31℃時 在40℃時線性下降 | %% | 80 50 | |
雙耳式耳機插座，立體聲，3 5毫米 | m | 2000 | |
電源充電器電源電壓 頻率 | VHz | 100 -240 (+/- 10%) 50/60 | |
功耗 | VA | 20 | |
可連接的檢漏儀 | PHOENIX L300i系列, UL 200系列, L200系列 | ||
同時檢測的檢漏儀數量 | 多10個 | ||
語言 | 英語，德語 | ||
可擴展語言 | 中文、日語（片假名）俄語、法語、意大利語,西班牙語、波蘭語和朝鮮語 | ||
防護等級 | IP | 42 | |
充電器防護等級 | IP | 56 | |
RC 310 WL 無線電許可證 | CE, FCC, IC, TELEC, MIC, MII | ||
尺寸（長x寬x高） | mm | 210 x 90 x 45 | |
重量 RC 310 C, RC 310 WL, | 千克（磅） 千克（磅） | 約0 4 (0 88) 約0 5 (1 1) | |
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
訂貨信息 | RC 310 | |||
產品號 | ||||

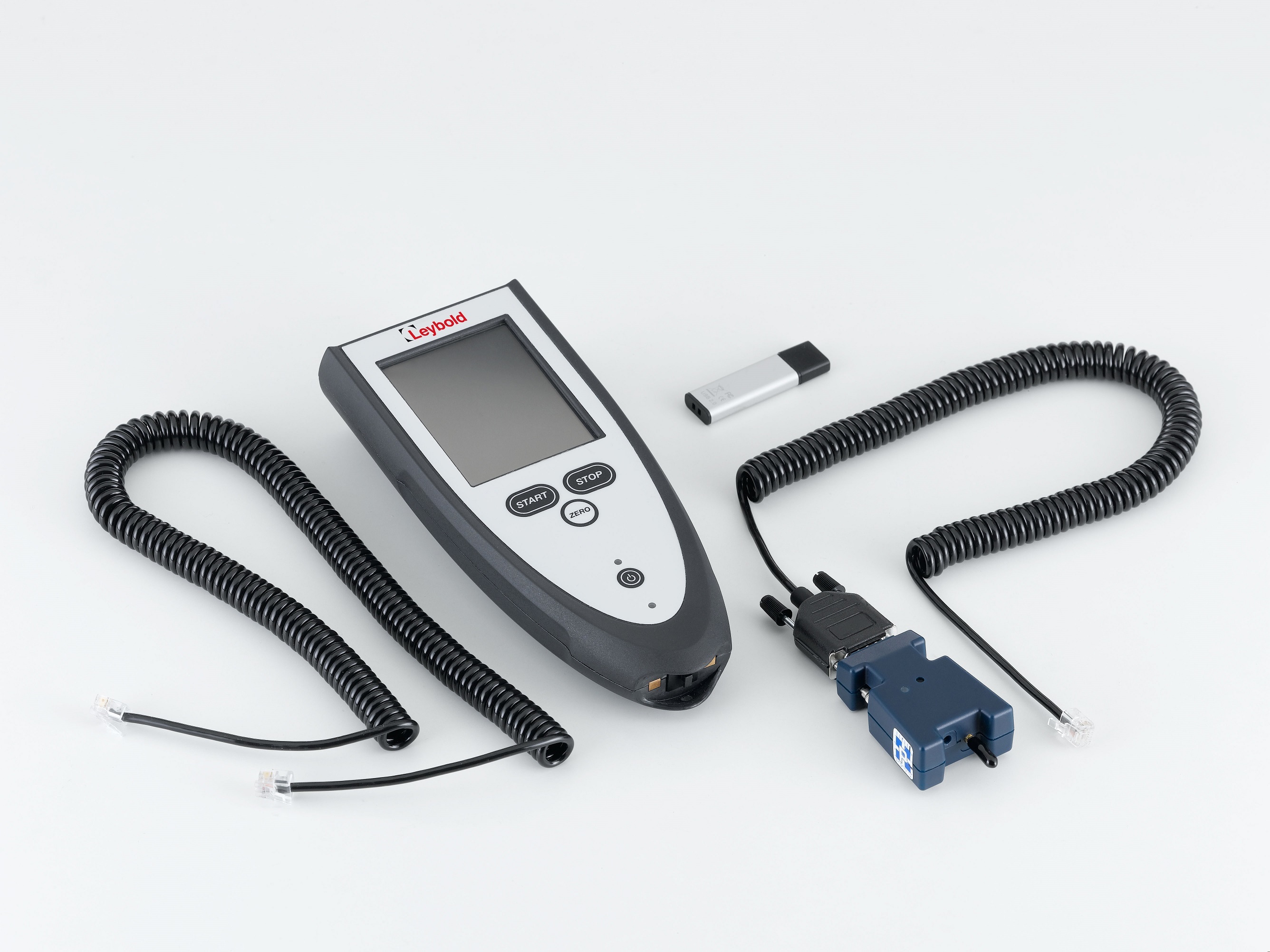

遙控器 RC 310 C,有線有4米長連接電纜 | 252 013 V01 | |||
RC 310 WL,無線有電池充電器 (適合集成可充電電池) 和配連接電纜的無線變送器（增加4米長的連接電纜） | 252 014 V01 | |||
附件配連接電纜的無線變送器（可再連接一臺檢漏儀） | 252 015 V01 | |||
加長電纜，10米（多可以使用三根加長電纜） | 140 22 | |||
