WA/WAU(H)1001 羅茨泵
萊寶羅茨泵WAU1001 50HZ 主要技術參數： 標準抽速1000m3/h 極限全壓強：< 4 x 10-2mbar 功率:4KW 重量：225kgWA:不帶旁通閥的法蘭連接標準電機的羅茨泵WAU:帶旁通閥的法蘭連接標準電機的羅茨泵（縮短抽空時間）萊寶Leybold WA/WAU系列羅茨真空泵是一款技術成熟的真空獲得設備，廣泛應用于各類真空應用。與前級泵配合組成羅茨機組，具有下列優點：降低極限壓強按一般經驗，配置羅茨真空泵后系統極限壓強降低至原來...
立即咨詢- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數
- 訂貨信息
萊寶羅茨泵WAU1001 50HZ 主要技術參數： 標準抽速1000m3/h 極限全壓強：< 4 x 10-2mbar 功率:4KW 重量：225kg
WA:不帶旁通閥的法蘭連接標準電機的羅茨泵
WAU:帶旁通閥的法蘭連接標準電機的羅茨泵（縮短抽空時間）
萊寶Leybold WA/WAU系列羅茨真空泵是一款技術成熟的真空獲得設備，廣泛應用于各類真空應用。與前級泵配合組成羅茨機組，具有下列優點：
降低極限壓強
按一般經驗，配置羅茨真空泵后系統極限壓強降低至原來的1/10。兩級羅茨和相應前級泵組合其極限壓強可達到10-5mbar(0.75 x 10-5Torr)量級，某些情況下無需再另配高真空泵(渦輪分子泵，或擴散泵)。
增大抽速
由于轉子是非接觸轉動，羅茨真空泵可高速運轉，幾何尺寸小的泵也能達到非常高的抽速，在中低真空范圍單泵超過1500m3/h (589 cfm)的抽速，只有羅茨真空泵才能達到。
選擇合適的前級泵和羅茨泵組合，即便是小抽速的前級泵也可實現抽除大量氣體。與相同抽速的單一前級泵相比，能耗大大降低。
在真空技術領域內萊寶羅茨真空泵的應用還得到進一步的專業化發展：
- 集成旁通管(壓力均衡管線)的設計，實現了在高壓強段對羅茨泵抽速的利用，這樣可以縮短抽空時間，特別適用于周期性的工藝(見“有/無旁通的抽速曲線對比圖)
- 轉子精確的動平衡，結合強制潤滑的軸承和齒輪，允許羅茨泵高轉速運行，可以通過配置變頻器改變轉速。在工藝過程中提高轉速實現高抽速，在工藝停止或工藝間隔期可降低轉速，這種操作可降低能耗和延長羅茨泵的使用壽命，而可靠性不受影響。
- 垂直氣流轉為水平氣流的操作可在泵的安裝地輕松執行，非常適合系統操作條件的不同要求。
羅茨泵還有個特點即羅茨泵的泵腔內無油，該特點為羅茨泵帶來了如下優勢：
- 抽送介質不受潤滑油或密封劑污染；不需復雜輔助配件(排氣過濾器、分離器等)；
- 齒輪箱內潤滑油不受被抽介質影響，不會因此縮短使用壽命；
- 防止前級泵向所連真空室的油氣返流
羅茨真空泵的上述特點使其非常適合粗真空和中真空范圍的各種應用。
萊寶公司的RUVAC羅茨真空泵性能優異，可靠耐用，是客戶的不二選擇。
設計
羅茨真空泵的泵腔沒有任何密封劑或潤滑劑。RUVAC泵的齒輪和軸承設在兩個齒輪腔內，齒輪腔內有潤滑油油池，通過活塞環密封將這兩個齒輪腔與泵腔隔離。
這兩個齒輪腔內的供油系統設計合理，在所有允許轉速范圍內都能保證齒輪和軸承得到充分潤滑。
幾乎所有RUVAC羅茨真空泵都能水平流或垂直流工作。
萊寶RUVAC WA/WAU
WA/WAU系列羅茨真空泵配有直接法蘭安裝空冷標準三相電機。RUVAC WA/WAU系列泵采用徑向油封環，用以將軸與大氣密封隔離，材料為FPM(FKM)(氟橡膠)。
上述系列泵標準供貨為垂直流。
前級泵
下列萊寶公司生產的前級泵可與RUVAC羅茨真空泵組合使用：
- 雙級旋片真空泵
- TRIVAC B系列，抽速在16至65 m3x h-1 (9.4-38.3 cfm)之間。
- SOGEVAC系列，抽速在16至1200m3 x h-1 (9.4- 707 cfm)之間。
- SCREWLINE SP 250和SP 630，抽速在250至630 m3 x h-1 (147.3 -371 cfm)之間。
- DRYVAC系列，抽速在450至1200m3 x h-1(265 - 707 cfm)之間。
- 直接聯接
- 占地小
- 干式螺桿泵
萊寶羅茨泵命名規則
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
客戶得益：
- 電機效率達IE2級標準（WA/WAU2001：IE3）；
- 可靠性高，無故障；
- 軸封易于更換；
- 軸封和彈性體密封材料為FPM(FKM)/氟橡膠材料；
- 易與普通電機互換；
- WAU型泵配集成式旁通系統，防止高壓強下過載；
- 可在用戶現場改垂直流為水平流；
- 所有WA(U)系列泵都滿足ATEX Cat.3i標準要求；
- 根據要求，可裝配不同ATEX防護等級的電機。
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
典型應用
- 與前級泵組合實現對氣體和蒸汽的無油壓縮；
- 對大量氣體和蒸汽的短節拍抽空工藝；
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
技術參數 | WA/WAU (H)1001 | |||
50 Hz 60 Hz | ||||
標稱抽速 1) | m3 x h-1 (cfm) | 1000 (589) | 1200 (707) | |
配不同前級泵的 有效抽速 | m3 x h-1 (cfm)SOGEVAC | 800 (470) SV 300 B | 1000 (588) SV 300 B | |
極限全壓強 2) | mbar (Torr) | < 4 x 10-2(< 3 x 10-2) | < 4 x 10-2(< 3 x 10-2) | |
連續工作期間允許壓差 3) | mbar (Torr) | 80 0 (60 0) | 80 0 (60 0) | |
整體漏率 | mbar x l x s-1 | < 5 x 10-4 | < 5 x 10-4 | |
供電電壓 | V V | 200-240 380-400 | 200-240 380-480 | |
絕緣等級 | F | F | ||
允許環境溫度 | °C (°F) | +5 to +40 (+ 41 to +104) | +5 to +40 (+ 41 to +104) | |
電機功率 | kW (hp) | 4 0 (5 4) | 4 0 (5 4) | |
能效等級 | IE 2 | IE 2 | ||
標稱轉速，約值 | rpm | 3000 | 3600 | |
允許轉速 | rpm | 3600 | 3600 | |
防護等級 | IP | 55 | 55 | |
ATEX保護類別 4) | Category 3i | Category 3i | ||
齒輪箱潤滑油量 5) 垂直流 水平流 | 升(夸脫) 升(夸脫) | 1 8 (1 90) 1 1 (1 16) | 1 8 (1 90) 1 1 (1 16) | |
軸封腔潤滑油量 | 升(夸脫) | 1 3 (1 37) | 1 3 (1 37) | |
連接法蘭 | DN | 100 ISO-K | 100 ISO-K | |
材質(與氣體接觸的材料) | 碳鋼，鉻鎳鋼，灰鑄鐵，FPM (FKM) | 碳鋼，鉻鎳鋼，灰鑄鐵，FPM (FKM) | ||
重量 WA / WAU | kg (lbs) | 220 0 / 225 0 (485 1 / 496 1) | 220 0 / 225 0 (485 1 / 496 1) | |
噪音等級 6) | dB(A) | < 70 | < 73 | |
1)符合DIN 28 400 及后續標準。
2)配雙級旋片真空泵TRIVAC或單級旋片真空泵SOGEVAC(所配前級泵類型見抽速)。配雙級泵時，極限壓強低。
3)前級和3000rpm條件下羅茨真空泵其抽速比適于1:10之內。
4)若滿足ATEX Category 3o，需選合適的電機。請聯系安博元科技技術支持部門。
5)實際以油窗規定油位為準。
6)極限壓強下測試。壓力超過10mbar (7 5Torr)時會產生較高噪音。

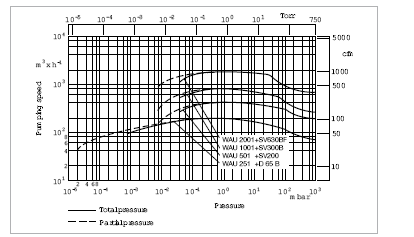

萊寶RUVAC WA/WAU系列羅茨泵，50Hz泵抽速
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
訂貨信息 | WA/WAU | WA/WAU(H) | WA/W | ||
251 | 1001 | 2001 | |||
產品號 | 產品號 | 產品號 | |||
羅茨真空泵 | |||||
RUVAC WA | 117 20 | 117 40 | 117 50 | ||
RUVAC WAU | 117 21/T/TE | 117 41/T/TE | 117 51/T/TE | ||
RUVAC WA, 不配電機 | 117 24 | 117 44 | 112 54 | ||
RUVAC WAU, 不配電機 | – | 112 17 | 113 22 | ||
RUVAC WAU(H),配特制ACE減振器 | – | 118 41/TE | 118 51/TE | ||
ISO-K連接必選附件 | |||||
環套法蘭帶鋼圈，DIN2501 1) DN 63 ISO-K | 267 47 | ||||
DN 100 ISO-K | 267 50 | ||||
DN 160 ISO-K | 267 51 | ||||
附件 | |||||
RUVAC WS/WSU(H) 密封件 | 194 60 | 194 68 | 194 72 | ||
法蘭連接件，包括： ANSI法蘭接頭及螺絲、螺栓、 | (3" ANSI) | (4" ANSI) | (6" ANSI) | ||
墊圈、螺母 | |||||
WA/WS 泵 WAU/WSU 泵 | 200 03 179 200 03 179 | 200 03 180 200 03 180 | 200 03 181 200 03 182 | ||
RUVAC WA US轉換件， | |||||
包括： | |||||
3”ANSI法蘭、NEMA電機法蘭、 | |||||
聯軸器和安裝組件 WA(U)泵 | 155 013V | 155 015V | 155 016V | ||
RUVATRONIC變頻器 | RT 5/251 500 001 381 | RT 5/1001 500 001 383 | RT 5/2001 500 001 384 | ||
附件 | |||||
軸封環更換套件 | |||||
WA/WAU | EK 110 002 661 | EK 110 002 662 | EK 110 002 662 | ||
大修件 | |||||
WA WAU | EK 110 002 663 EK 110 002 665 | EK 110 002 667 EK 110 002 668 | EK 110 002 669 EK 110 002 670 | ||
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
